日本油研EDFG-01-30-3C2-XY-50電-液比例換向調速閥參數及型號說明

發布時間：2024-12-27瀏覽次數：303

油研無沖擊型電-液比例換向調速閥
這種閥繼承了可變無沖擊型「G系列電磁換向閥」的基本慨念，在高速時能夠設定速度的無沖擊型比例換向流量控制閥。通過在G系列電磁換向閥中沒有的最大流量調節功能，可調節執行元件的最快速度。和專用的功率放大器配合，便可在一個閥中實現對執行元件的速度、加速度和方向的控制，所以液壓回路可簡化，并可降低成本。
.
日本油研EDFG-01-30-3C2-XY-50電-液比例換向調速閥的參數及型號說明如下：

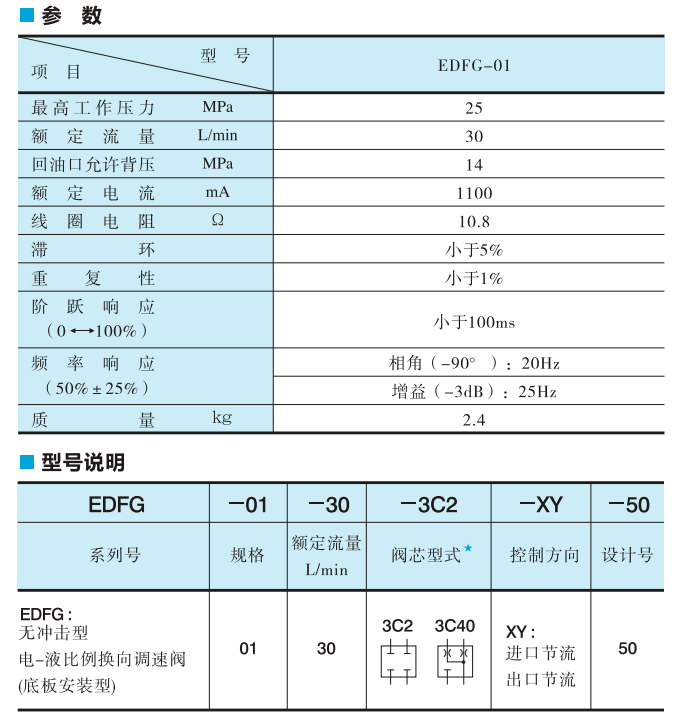

一、參數
最高工作壓力：25 MPa
定流量：30 L/min（此參數可能因具體型號或應用環境有所不同，但在此型號中通常為30）
同油口允許背壓：14 MPa
額定電流：1100 mA
二、型號說明
EDFG-01-30-3C2-XY-50這一型號可以拆分為以下幾個部分進行解讀：
EDFG：表示該閥為電-液比例換向調速閥的系列號。
01：表示該閥的設計或規格特征，可能涉及流量、壓力等參數的具體配置。
30：表示該閥的定流量，單位為L/min。在此型號中，定流量為30 L/min。
3C2：表示該閥的控制方向和類型。其中，“3C”可能表示某種特定的控制特性或中位機能，“2”可能表示具體的控制方向或類型代碼。但具體含義可能因廠家內部規范而異，需參考廠家提供的詳細資料。
XY：表示該閥為無沖擊型，即換向時具有較小的沖擊和振動。
50：可能表示該閥的某種特定配置或附加特性代碼，如出口節流等。但同樣地，具體含義需參考廠家提供的詳細資料。
三、其他特性
控制方式：采用裝有兩個比例線圈控制的比例方向、流量控制閥。流量依據比例線圈輸入的電流而改變，方向則利用其中一方比例線圈輸入的電流所控制。
配合放大器：配合專用插頭式或者模塊式的功率放大器，可同時實現閥芯與流量的控制，達到簡化回路、降低成本的目的。
四、應用
該閥適用于需要精確控制流量和方向的液壓系統，如機械制造、汽車制造、航空航天等領域。
請注意，由于不同廠家或不同批次的產品可能存在細微差異，因此以上參數和型號說明僅供參考。如需更詳細的信息或特定應用場景下的選型建議，請咨詢廠家或?qū)I(yè)人士。
