一、系列定位與核心功能
DSG-01系列是油研（Yuken）經典的中低壓電磁換向閥，DSG-01-3C4與DSG-01-2B3B為該系列中典型型號，適用于中小流量液壓系統（如機床、注塑機、輕工設備）。
核心功能：通過電磁鐵驅動閥芯切換油路方向，實現液壓執行元件（如油缸、馬達）的啟停、正反轉或換向控制。
優勢：結構緊湊、響應快（毫秒級）、低功耗（電磁鐵功率約8-15W）、抗污染能力較強。

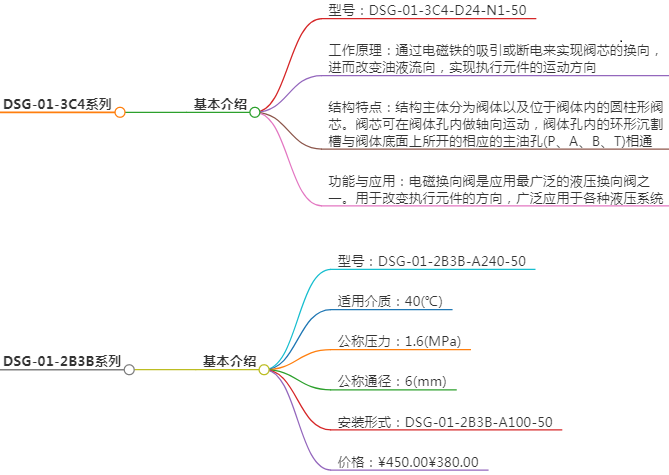

二、型號命名規則與參數對比
型號 閥芯結構 工作口數量 電磁鐵配置 典型應用場景
DSG-01-3C4 三位四通（3C） 4口（P/T/A/B） 雙電磁鐵（4=雙線圈） 需雙向動作控制（如油缸伸縮）
DSG-01-2B3B 二位三通（2B） 3口（P/A/T） 單電磁鐵+彈簧復位（3B=帶定位） 單向動作+自動復位（如夾具鎖緊）
關鍵參數對比：
額定壓力：21 MPa（DSG-01系列通用，需確認具體型號手冊）
最大流量：20 L/min（通徑為NG6/CETOP3標準）
電磁鐵電壓：AC220V/DC24V可選（需根據型號后綴確認，如-D24為DC24V）
響應時間：≤50ms（通電切換），≤80ms（斷電復位）
三、技術特性與適用場景
DSG-01-3C4（三位四通）
中位機能：通常為O型（全封閉）或Y型（泄壓），需根據型號后綴確認（如-O1為O型機能）。
典型應用：
液壓缸雙向速度控制（配合節流閥或比例閥）。
液壓馬達正反轉切換（需注意馬達泄油口連接）。
示例：注塑機開合?？刂?，通過電磁閥切換油缸前進/停止/后退。
DSG-01-2B3B（二位三通）
工作邏輯：電磁鐵通電→P→A通（油缸伸出），斷電→彈簧復位→A→T通（油缸縮回）。
典型應用：
氣動/液壓夾具的快速夾緊與自動釋放。
安全閥控制（如壓力超限時電磁閥失電泄壓）。
示例：機床工件夾緊系統，電磁閥通電夾緊，斷電后彈簧復位釋放。
四、選型與安裝要點
選型關鍵參數
流量匹配：根據系統流量選擇通徑（DSG-01系列標準通徑為NG6，若流量>20L/min需選更大通徑）。
壓力等級：確認系統最高壓力不超過閥的額定壓力（21MPa）。
電磁鐵電壓：優先選擇DC24V（抗干擾強，安全性高），AC220V需注意電磁干擾。
安裝注意事項
油口標識：P（進油）、T（回油）、A/B（工作口），接反會導致功能異常。
防震與散熱：電磁鐵與閥體需剛性連接，避免高頻振動導致線圈松動；長期運行需保證散熱空間。
泄漏控制：優先選擇板式安裝（DSG-01為疊裝式），減少管接頭泄漏風險。
維護建議
定期檢查：每6個月檢查閥芯磨損、電磁鐵吸合力及密封件老化。
故障排查：
閥芯卡滯：清潔油液，更換濾芯（推薦過濾精度≤25μm）。
電磁鐵不動作：測量線圈電阻（正常值約20-50Ω），檢查電源電壓。
五、總結
DSG-01-3C4：適合需要雙向控制的中小流量系統，如機床油缸、注塑機動作切換。
DSG-01-2B3B：適合單向動作+自動復位場景，如夾具、安全閥控制。
選型核心：明確流量、壓力、電磁鐵電壓及中位機能需求，優先選擇板式安裝以提升可靠性。
如需進一步技術細節（如CAD圖紙、性能曲線），建議直接聯系油研官方或授權代理商獲取《DSG-01系列選型手冊》。
