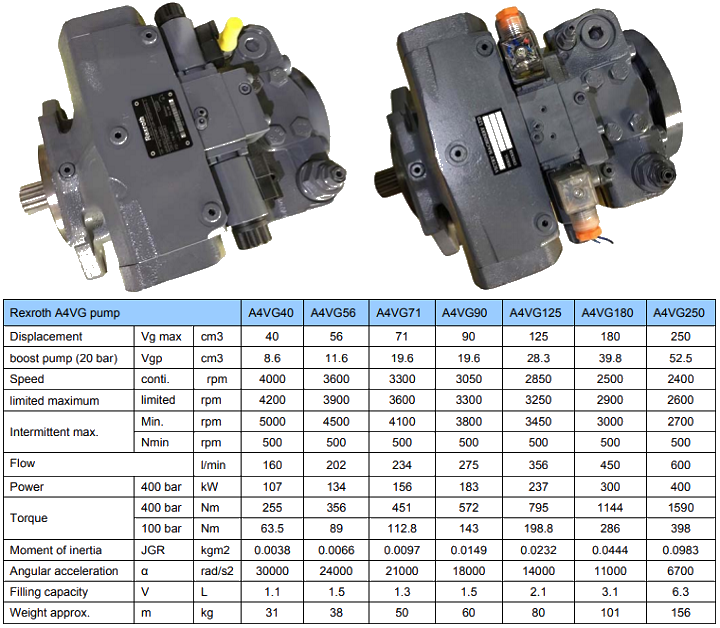

Rexroth 軸向柱塞變量泵 A4VG 說明

軸向柱塞變量泵 A4VG 系列 32
- 用于封閉回路應用的高壓泵
- 尺寸 28 … 125，例如 A4VG 28 NVD**/32R、A4VG 40 HD3D**/32R、A4VG 56 HWD**/32R、A4VG 71 DA1D**/32R、A4VG 90 EZ1D**/32R、A4VG 125 EP4D**/32R。
- 標稱壓力 400 bar
- 最大壓力 450 巴

軸向柱塞變量泵 A4VG 系列 40
- 高壓泵，適用于高達 500 bar 的閉合回路
- 尺寸 110 … 280、A4VG 110 DA**/40R、A4VG 125 HW**/40R、A4VG 145 EP**/40R、A4VG 175 EZ1**/40R、A4VG 210 EZ2**/40R、A4VG 280 EP4* */40R。
- 標稱壓力 450 bar
- 最大壓力 500 巴

A4VG 泵如何工作？
對于軸向柱塞泵來說，就其工作原理而言，我們可以把它看成是幾個注射器同時工作。每個柱塞和氣缸配合形成注射器。注射器的數量取決于柱塞的數量。. 同時，這些“注射器”有油壓和壓力。A4VG泵的工作原理也是一樣的，但是作為一個封閉的變量柱塞泵，它的斜盤可以越過零位來實現流向的改變，實現起來有點復雜。
- 補油泵供應控制油。控制閥控制可變活塞的排量。可變活塞帶動斜盤改變擺角，從而實現泵排量的變化。
- 泵的排量與可變活塞的兩個活塞之間的控制油壓差成正比；
- 控制油量和控制信號，如電、液、手動信號；
- 泵上的截止閥限制了泵的運行壓力；
- 泵上的安全閥，實現系統安全保護；

A4VG泵主控：
根據泵上控制閥類型的不同，A4VG泵有多種控制方式。以下是常用的控制方法：
- HW手動控制：泵排量與控制閥手柄的角度成正比。
- EP 電動比例控制：泵排量與比例電磁閥的電流信號成比例。
-HD液壓控制型：先導式液壓控制，泵的排量與先導壓力成正比。

博世力士樂的 A4VG 非常適合不同的控制和調節功能，具有內置減壓閥和增壓閥。

特征：
用于靜液壓閉路變速器的斜盤式可變軸向柱塞泵
流量與驅動速度和排量成正比，并且可以無級變化
輸出流量隨著斜盤的旋轉角度從 0 增加到最大值
當斜盤移動通過中間位置時，流向平穩變化
多種高適應性控制裝置可用于不同的控制和調節功能
該泵在高壓端口上配備了兩個減壓閥，以保護靜液壓傳動裝置（泵和電機）免受過載
高壓溢流閥也可用作增壓閥
集成增壓泵用作進油和控制油泵
最大增壓壓力由內置增壓減壓閥限制
整體壓力切斷是標準的
