A4VSO40力士樂軸向柱塞變量泵特點及安裝尺寸圖

發布時間：2023-02-02瀏覽次數：1769

A4VSO40力士樂軸向柱塞變量泵

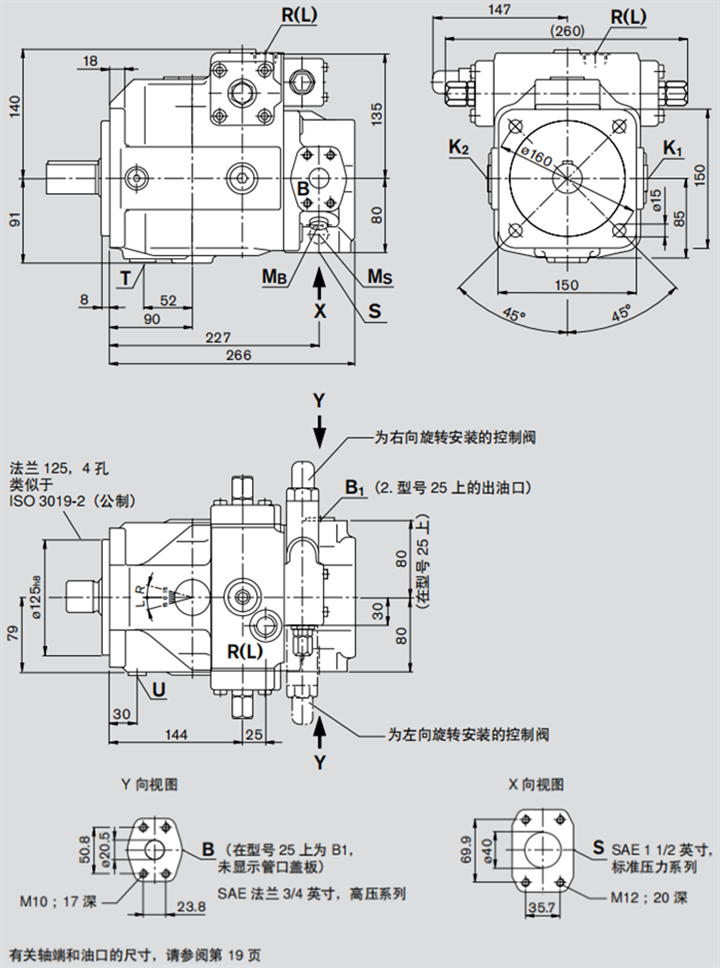

系列 1   在完成設計之前，請索取一份經過確認的安裝圖。尺寸單位為 mm。
（示例：壓力控制；有關控制設備的精確尺寸，請參閱各自的樣本）

尺寸，規格 40    在完成設計之前，請索取一份經過確認的安裝圖。尺寸單位為 mm。

油口 最大緊固扭矩 2）
S 吸油口（標準壓力系列）
緊固螺紋
SAE J518 3）
DIN 13
1 1/2 英寸
M12x1.75；20 深 2）
K1，K2 沖洗口 DIN 3852 M22x1.5；14 深（已封堵） 210 Nm
T 泄油 DIN 3852 M22x1.5；14 深（已封堵） 210 Nm
MB 測量出油口壓力 DIN 3852 M14x1.5；12 深（已封堵） 80 Nm
MS 測量吸油口壓力 DIN 3852 M14x1.5；12 深（已封堵） 80 Nm
R（L） 注油和排放（殼體泄油口） DIN 3852 M22x1.5；14 深 210 Nm
U 沖洗口 DIN 3852 M14x1.5；12 深（已封堵） 80 Nm
在型號 13 上
B 壓力油口（高壓系列）
緊固螺紋
SAE J518 3）
DIN 13
3/4 英寸
M10x1.5；17 深 2）
B1 附加油口 DIN 3852 M22x1.5；14 深（已封堵） 210 Nm
在型號 25 上
B 壓力油口（高壓系列）
緊固螺紋
SAE J518 3）
DIN 13
3/4 英寸
M10x1.5；17 深 2）
B1 2. 壓力油口（高壓系列）
緊固螺紋
SAE J518 3）
DIN 13
3/4 英寸（用管口蓋板封閉）
M10x1.5；17 深 2）
1）符合 DIN 332 的中心孔（符合 DIN 13 的螺紋）
2）對于最大緊固扭矩，請遵守第 68 頁上制造商提供的所用配件相關信息和一般信息
3）小心：公制螺紋偏離標準

力士樂A4VSO40軸向柱塞變量泵特點:
–采用斜盤設計的軸向柱塞泵，適用于開路中的液壓傳動裝置
–流量與輸入傳動速度和排量成比例。通過調整斜盤角度，可對輸出流量進行無級調節。
–出色的吸油特性
–低噪音等級
–長久的使用壽命
–模塊化設計
–響應時間短
–變速通軸傳動選項
–可視擺動角指示器
–可選安裝位置
–可在減少運行數據的情況下使用HF油液運行
有一個特殊型號可用于使用HFC油液運行，請參閱樣本RC92053

A4VSO力士樂軸向柱塞變量泵：
系列10, 11和30
規格40...1000
公稱壓力350 bar
峰值壓力400 bar
