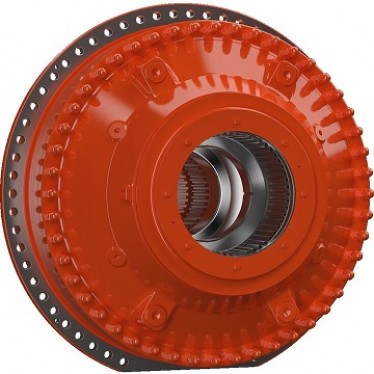

赫格隆 CBm系列徑向柱塞馬達

• 高功率密度
• 高扭矩密度
• 高效節能
• 靈活、尺寸多、機械接口少
• 對沖擊載荷不敏感
• 非常低的轉動慣量
• 占地面積?。傉加皿w積）
• 隨心所欲的可能性
• 通孔直徑 10.6 英寸
• 串聯安裝可能性
• 高啟動扭矩
• 4象限操作
• 動態制動
• 整個速度范圍內的恒定扭矩
• 頻繁啟停能力

安裝替代品

一般信息

帶有用于法蘭或扭矩臂安裝的花鍵。

花鍵應潤滑，并在裝配時注滿液壓油，或注滿來自連接齒輪箱的變速箱油。為避免花鍵磨損，安裝必須在圖“CBm 2000 至 4000 的法蘭安裝”中指定的公差范圍內。

有關花鍵軸的要求，請參見“信息”一章 - 表“相關文件”。

法蘭安裝電機，帶花鍵和通孔，用于冷卻從動機器

帶花鍵的扭矩臂安裝電機

帶耦合適配器的扭矩臂安裝電機

帶花鍵的法蘭安裝電機和從動軸的低徑向負載

帶花鍵的法蘭安裝電機和從動軸的高徑向負載

帶花鍵的法蘭安裝

用于 CBm 2000 至 4000 的法蘭安裝

特征

• 可以將電機用作一側軸支撐軸承。

• 花鍵的油潤滑不會產生磨損。

• 易于將電機安裝到從動軸上。

筆記！

法蘭安裝會導致電機主軸承過載的高風險。始終檢查軸和電機軸承是否是靜態確定的。

帶花鍵的扭力臂安裝

推薦的軸材料，參見表“推薦的花鍵軸材料”

花鍵代號軸，見表“花鍵代號軸”

水下應用

適用于 H?gglunds CBm 2000 至 CBm 4000。

該電機設計用于法蘭安裝的花鍵電機和水下應用。

法蘭設計的尺寸圖和 O 形圈的項目編號，請參見“信息”一章 - 表“相關文件”。

數據

水中最大深度為 230 英尺。

訂購

O 形圈，參見尺寸圖水下應用章節“信息” – 表“相關文件”。

特殊索引馬達 S-11，為水下應用做好準備。

涂裝系統 C5M-腐蝕性類別非常高。
