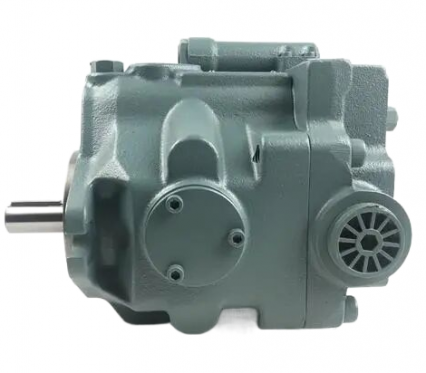

V50 系列大金變量柱塞泵

日本大金V50系列柱塞泵
大金DAIKIN柱塞泵V50系列特點:
● 低噪音
O 每個系列中所有壓力范圍都實現了低噪音運轉。
●高效率
O 由于動力損失小，油的溫升慢，這樣可將油箱設計成很小。
●可靠性好
O 高靈敏度，高穩定性，壽命長，增加了主機的可靠性。

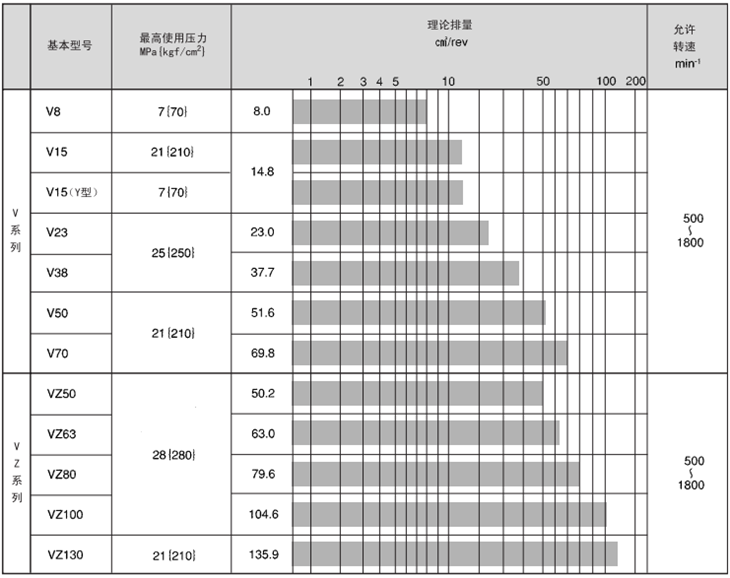

DAIKIN變量柱塞泵技術規格：

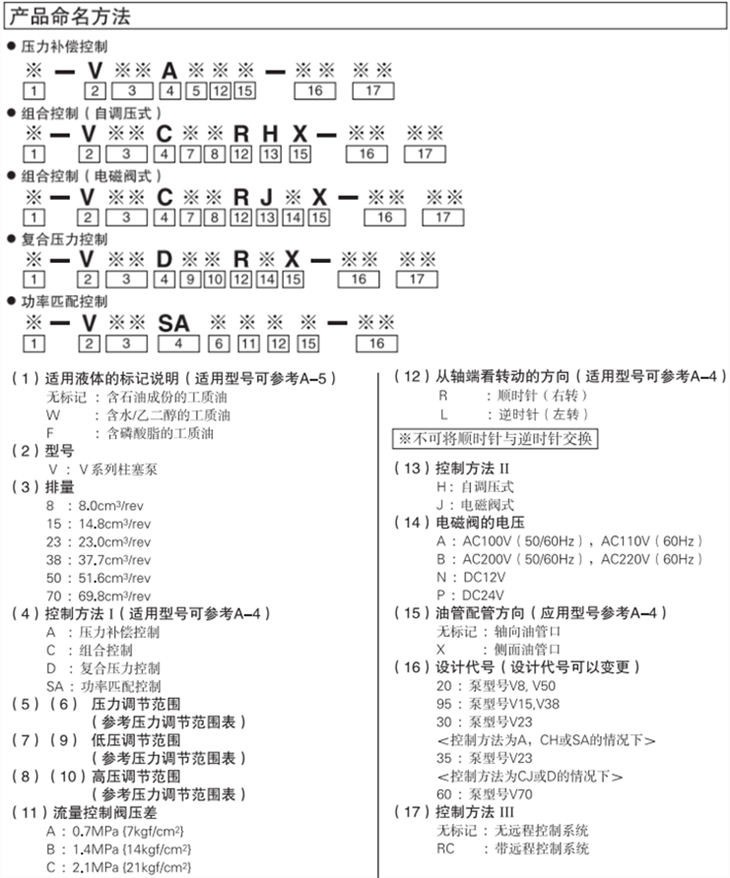

V50系列大金柱塞泵型號說明：

大金變量型柱塞泵工作原理：
1.通過電機、發動機等來驅動軸轉動，在液壓泵轉動的缸體與滑靴之間會產生間隙，此間隙隨著斜盤的旋轉會產生滑動變化。而缸體內的柱塞被斜盤推壓進行往復運動。該往復運動會使柱塞腔的容積產生變化，進
行吸油與排油等動作。
2.柱塞從下止點到上止點間一直作吸油運動時，工質油從終端頂蓋進入并通過滑靴的端口吸入到缸體內，吸油量與柱塞行程成正比。另外柱塞從上止點到下止點的行程中，工質油被全部強制通過滑靴的端口，最終從頂蓋的出油口被排出。
3.液壓泵的動作為缸體每旋轉一圈進行一次吸油、排油的過程，通過主軸旋轉驅動可以作連續吸油與排油動作。

日本DAIKIN變量柱塞泵操作：
●工質油
O 7MPa（70kgf/cm2）以下時，請使用相當于粘度等級為ISO VG32～68的普通工質油（R&O）或耐摩擦損耗性工質油。
O 7MPa{70kgt/cm2）以上時，請使用相當于粘度等級為ISO VG32~68的耐摩擦損耗性工質油。O應在滿足粘度范圍15~400mm2/s{cSt}、油溫范圍0~60℃的兩個條件下使用。
○工質油的污染會引起泵的故障及其使用壽命降低，所以應充分注意工質油的污染管理，污染度應保持在 NASS 級以內。
●安裝、定中心
O傳動軸與泵軸的偏心度應在TR0.05mm以下，運轉時不要對泵軸施加直角方向的力。
如果軸心不一致，會使軸承、油封受到損傷，產生噪音、振動，以及引起泵發生事故。O應避免由皮帶、鏈條、齒輪構成的橫向傳動（會產生噪音和引起軸承損傷）。
●過濾網
O吸入側應使用150目的吸入濾網。
○排出側對油箱的回油線路應使用25μm以下的管道過濾器。
排出壓力為14MPa{140kgf/cm2}以上時，應使用10μm以下的管道過濾器。
